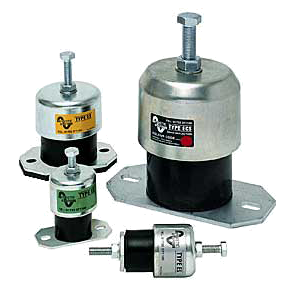

Suportes de mola blindada

Tipo ESB, ES, ES25, ECS25 e ECS50

Uma variedade exclusiva de suportes, projetados principalmente para aplicações de serviços de edifício, onde o controle de frequência de baixa vibração e ruído provenientes de instalações mecânicas é de suma importância.

Os benefícios de um alojamento de borracha e aço combinados para a mola ajudaram a estabelecer os suportes ES e ECS como padrões da indústria aceitos por especificadores, fabricantes de equipamentos e instaladores de serviços mecânicos indistinguíveis.

Features

  • O alojamento de mola inferior de borracha de nitrilo (resistente ao óleo) elimina a possibilidade de continuidade metálica e garante um excelente desempenho acústico.
  • Aço reforçado na linha ECS.
  • O conjunto cativo totalmente blindado protege a mola e controla o movimento transiente.
  • Todos os componentes de aço são zincados

Typical Applications

  • Ventiladores axiais e centrífugos.
  • Unidades de tratamento de ar.
  • Resfriadores e torres de resfriamento.
  • Compressores rotativos e de multicilindros.
  • Grupos geradores diesel (Apenas ECS).
  • Plataformas de teste mecânico.
  • Isolamento de equipamentos sensíveis.
  • Molas helicoidais de aço codificadas por cores de deflexão nominal 15
  • 20
  • 25 e 50 em conformidade com a norma BS1726 Classe B
  • Lateralmente estável com capacidade de sobrecarga de 50%.
  • Ajuste de altura do parafuso simples único.
  • Enchimentos de assento de borracha ranhurada com espessura de 6 mm para as linhas ES25 e ECS.
  • Etiquetas codificadas por cores para fácil identificação.
  • Variações de aço inoxidável disponíveis.
