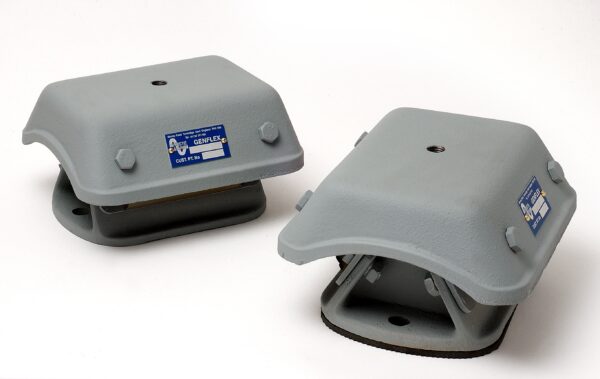

Genflex

Name: Genflex
SKU: 4574
Availability: InStock

Para aplicaciones industriales, marinas y móviles

Los montajes Genflex emplean el diseño de elementos inclinados de goma bien probado para lograr deflexiones mucho mayores en comparación con el caucho simple en dispositivos de compresión y, por tanto, un aislamiento superior de vibraciones de baja frecuencia.

El diseño de goma pura ofrece un rendimiento excelente en el rango de frecuencias audibles.

El caucho natural también ofrece un amortiguamiento inherente para controlar el movimiento transitorio resultante del arranque de la máquina, el desgaste y las condiciones de fallo.

Para aplicaciones marinas y móviles, está disponible un buffer combinado de sobrecarga y rebote en variantes de deflexión media y alta.

More Information

Features

Elementos rectangulares unidos de caucho natural a metal de primera calidad, inclinados para lograr la máxima carga y deflexión mediante una combinación de compresión y carga cortante.
Fundiciones de hierro SG de alta resistencia según BS EN 1563 EN-GJS-400/15.
Los elementos de goma protegían eficazmente contra la contaminación por aceite gracias al diseño extendido de la falda superior de la fundición superior.
Dos ejes horizontales de rigidez diferentes permiten lograr características óptimas del sistema y aislamiento de vibraciones mediante una orientación cuidadosa.

Typical Applications

Motores de propulsión marinos.
Grupos electrógenos diésel.
Bancas de pruebas de motores.
Elevador del motor de engranaje.
Enfriadores y torres de refrigeración.
Grandes ventiladores y AHU.
Bombas y compresores.
Pantallas y tolvas vibratorias.

Application Notes

Todos los valores de rigidez son nominales sujetos a una variación del ±20% en el montaje final.
La rigidez dinámica puede variar con la frecuencia. Los valores indicados son fiables para el cálculo de características de baja frecuencia por debajo de 100 Hz.
Las características óptimas de rigidez del sistema pueden lograrse mediante una orientación cuidadosa de los aisladores individuales.
La suela opcional está disponible para facilitar la instalación en calzos de resina.
Recomendamos que todos los tornillos de fijación utilizados sean de alta resistencia de grado 8.8 o superior.
Todas las conexiones hacia y desde máquinas aisladas deben incluir longitudes flexibles, no solo para evitar la transmisión de vibraciones a través de las conexiones y permitir la libertad de movimiento del sistema, sino también para evitar posibles fallos de las conexiones.
